Hoe worden complexe metalen onderdelen met CNC-machines gemaakt?

Hoe worden complexe metalen onderdelen met CNC-machines gemaakt? Die vraag komt vaak op bij wie een nauwkeurig onderdeel nodig heeft voor bijvoorbeeld een fiets, boot, oldtimer, machine, interieurproject of technisch hobbyproject. CNC-bewerking lijkt misschien iets uit een fabriekshal, maar het principe is goed te begrijpen: een computergestuurde machine haalt heel precies materiaal weg uit een stuk metaal, totdat de gewenste vorm overblijft.

Wat is CNC-bewerking precies?

CNC staat voor computergestuurde numerieke besturing. In gewone taal betekent dit dat een machine wordt aangestuurd door digitale instructies. Die instructies vertellen de machine waar een gereedschap moet bewegen, hoe diep het moet snijden en met welke snelheid dat gebeurt.

Bij metalen onderdelen gaat het meestal om verspanen. Dat betekent dat er kleine stukjes metaal, de spanen, worden verwijderd. Denk aan boren, frezen, draaien of slijpen. Het verschil met handmatig werken is de nauwkeurigheid en herhaalbaarheid. Een CNC-machine kan dezelfde beweging steeds opnieuw uitvoeren, zonder dat vermoeidheid of handgevoel een rol speelt.

Complexe onderdelen zijn onderdelen met lastige vormen, kleine toleranties, meerdere vlakken, boringen onder hoeken of fijne details. Voorbeelden zijn beugels, assen, tandwielachtige vormen, behuizingen, koppelingen en maatwerkonderdelen die nergens standaard te koop zijn.

Hoe worden complexe metalen onderdelen met CNC-machines gemaakt?

Het maken van een complex metalen onderdeel met een CNC-machine begint niet bij de machine zelf, maar bij een goed ontwerp. Daarna volgen voorbereiding, programmering, bewerking, controle en afwerking. Elke stap moet kloppen, want een kleine fout in het begin kan later leiden tot een onderdeel dat niet past of niet sterk genoeg is.

Van idee naar digitaal ontwerp

Vaak begint het proces met een schets, een bestaand onderdeel of een digitale tekening. Dit wordt omgezet naar een technisch ontwerp, meestal in een CAD-programma. CAD betekent digitaal ontwerpen. In zo’n bestand staan de vorm, maten, gaten, afrondingen en andere details van het onderdeel.

Voor consumenten kan dit soms verrassend precies zijn. Een onderdeel dat “ongeveer zo” moet passen, moet uiteindelijk toch exacte afmetingen krijgen. Denk aan de diameter van een as, de afstand tussen schroefgaten of de dikte van een rand. Bij metaalbewerking tellen millimeters, en soms zelfs delen daarvan.

Als er een oud onderdeel wordt nagemaakt, kan het eerst worden opgemeten. Dat kan met handgereedschap, zoals een schuifmaat, of met geavanceerdere meetapparatuur. Daarna wordt het onderdeel digitaal opnieuw opgebouwd.

Van ontwerp naar machine-instructies

Een CNC-machine begrijpt een ontwerp niet vanzelf. Het digitale model moet worden vertaald naar bewerkingsstappen. Dat gebeurt vaak met CAM-software. Deze software bepaalt welke gereedschappen worden gebruikt en welke banen ze volgen.

Daarbij wordt nagedacht over vragen zoals:

• Welk gereedschap maakt de vorm het meest nauwkeurig?
• In welke volgorde worden de bewerkingen uitgevoerd?
• Hoe wordt voorkomen dat het onderdeel verschuift tijdens het frezen?
• Hoeveel materiaal mag per keer worden weggehaald?
• Waar moet extra voorzichtig worden gewerkt vanwege dunne wanden of fijne details?

De software maakt uiteindelijk machinecode. Die code stuurt de bewegingen van de CNC-machine aan. Toch blijft vakkennis belangrijk. Een ervaren programmeur of verspaner controleert of de bewerking logisch, veilig en haalbaar is.

Welke CNC-machines worden gebruikt voor metalen onderdelen?

Niet elke CNC-machine doet hetzelfde. De keuze hangt af van de vorm van het onderdeel, het materiaal en de gewenste nauwkeurigheid. Voor eenvoudige vormen is één machine soms genoeg. Bij complexe onderdelen zijn meerdere bewerkingen of machines nodig.

CNC-frezen

Bij CNC-frezen draait het gereedschap rond en beweegt het langs het materiaal. Zo worden vlakken, sleuven, kamers, contouren en gaten gemaakt. Frezen is geschikt voor blokvormige onderdelen, platen en vormen met meerdere zijden.

Een freesmachine kan drie, vier of vijf assen hebben. Bij drie assen beweegt het gereedschap meestal links-rechts, voor-achter en omhoog-omlaag. Bij vijfassig frezen kan het onderdeel of gereedschap ook kantelen. Daardoor zijn schuine vlakken, diepe uitsparingen en ingewikkelde vormen beter bereikbaar.

Voor consumenten is vijfassig frezen vooral interessant bij onderdelen met veel details aan verschillende kanten. Het kan soms zorgen voor minder opspanningen en een mooier eindresultaat.

CNC-draaien

Bij CNC-draaien draait het materiaal rond, terwijl een snijgereedschap erlangs beweegt. Dit is ideaal voor ronde onderdelen, zoals assen, bussen, ringen, nippels en koppelingen. Een draaibank kan buitenkanten, binnenkanten, groeven en schroefdraad maken.

Moderne CNC-draaibanken kunnen soms ook frezen. Dan worden draaien en frezen gecombineerd in één machine. Dat is handig wanneer een rond onderdeel bijvoorbeeld ook platte kanten, sleuven of dwarsgaten nodig heeft.

Combinaties en speciale bewerkingen

Sommige onderdelen vragen om meerdere technieken. Een onderdeel kan eerst worden gefreesd, daarna gedraaid en vervolgens nog worden geboord of geslepen. Ook draadvonken of zinkvonken kan worden gebruikt voor zeer specifieke vormen, al valt dat buiten het klassieke frezen en draaien.

De kern blijft hetzelfde: materiaal wordt gecontroleerd weggehaald tot de gewenste geometrie ontstaat.

De rol van materiaalkeuze

Metaal is geen enkelvoudig materiaal. Aluminium, roestvast staal, messing, koper, titanium en gereedschapsstaal gedragen zich allemaal anders tijdens CNC-bewerking. De materiaalkeuze beïnvloedt de bewerkbaarheid, prijs, sterkte, uitstraling en levensduur van het onderdeel.

Aluminium wordt vaak gekozen omdat het relatief licht is en goed te verspanen. Roestvast staal is sterker en beter bestand tegen corrosie, maar lastiger te bewerken. Messing laat zich vaak mooi en nauwkeurig verspanen en wordt gebruikt voor decoratieve of technische toepassingen. Staal is breed inzetbaar en sterk, maar kan afhankelijk van de soort nabewerking nodig hebben tegen roest.

Belangrijke eigenschappen bij de keuze zijn onder meer:

• Sterkte: moet het onderdeel krachten, druk of slijtage kunnen verdragen?
• Gewicht: is een licht onderdeel belangrijk, bijvoorbeeld bij voertuigen of apparaten?
• Corrosiebestendigheid: komt het onderdeel buiten, in vocht of in contact met chemicaliën?
• Uiterlijk: blijft het metaal zichtbaar of wordt het later gespoten, geanodiseerd of gepolijst?
• Bewerkbaarheid: laat het materiaal zich goed frezen, draaien of boren?

Een goed ontwerp houdt rekening met het materiaal. Een dunne wand die in aluminium goed werkt, kan in een ander metaal te zwak zijn of juist moeilijk te maken.

Opspannen: het onderdeel stevig vasthouden

Een minder zichtbare, maar zeer belangrijke stap is opspannen. Het ruwe stuk metaal moet stevig worden vastgezet, zodat het tijdens het bewerken niet beweegt. Zelfs een kleine verschuiving kan leiden tot verkeerde maten of beschadiging van gereedschap.

Opspannen gebeurt bijvoorbeeld met een machineklem, spantangen, klauwplaten, speciale mallen of vacuümtafels. Bij complexe onderdelen moet soms een speciale opspanning worden gemaakt. Dat is vooral nodig wanneer het onderdeel aan meerdere kanten bewerkt moet worden of wanneer het een ongewone vorm heeft.

Soms wordt een onderdeel in meerdere stappen opgespannen. Eerst wordt de bovenkant bewerkt, daarna wordt het omgedraaid voor de onderkant. De uitdaging is dan om het onderdeel telkens exact op de juiste positie terug te plaatsen. Hiervoor worden aanslagen, paspennen of referentievlakken gebruikt.

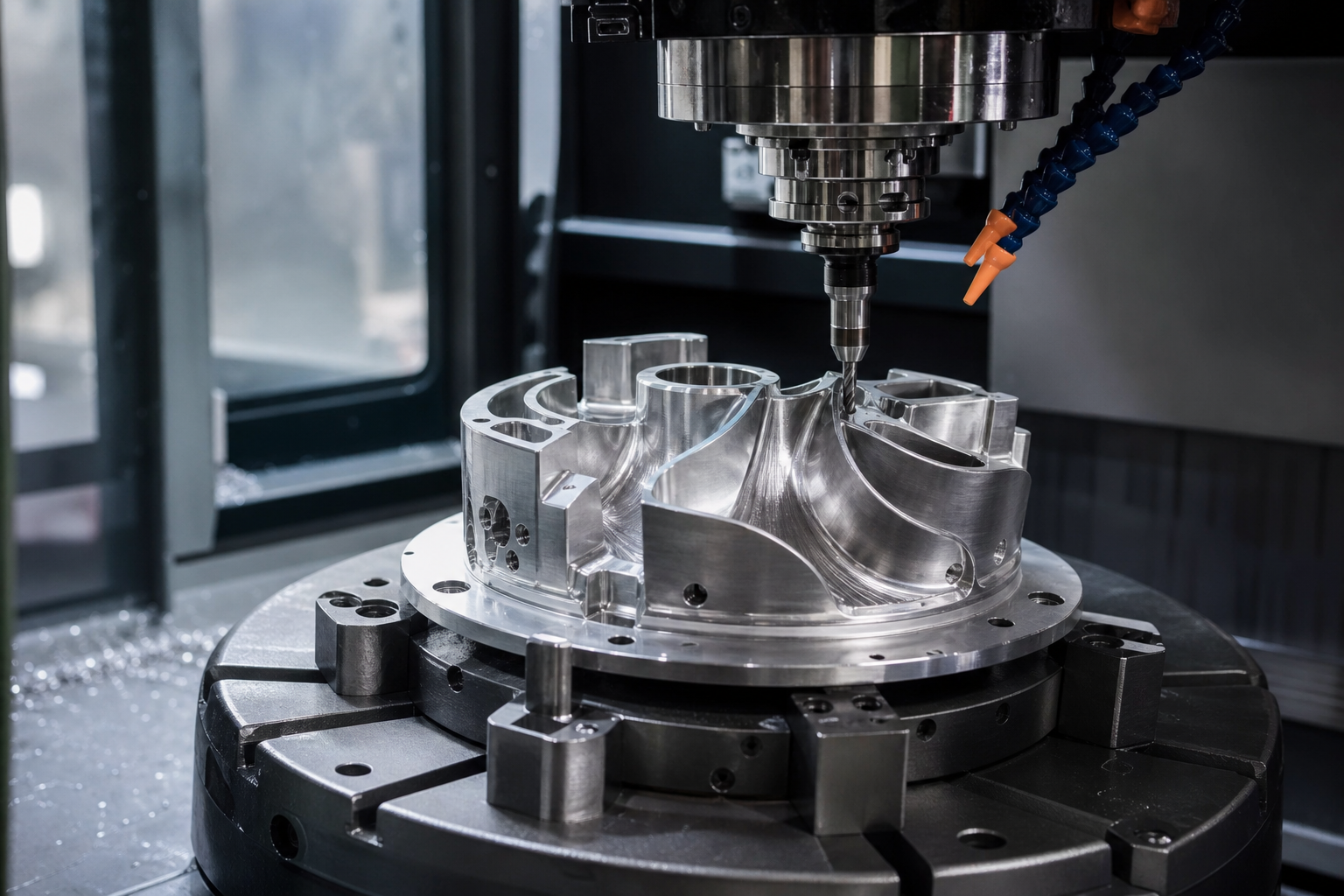

Het daadwerkelijke verspanen

Wanneer ontwerp, programma, materiaal en opspanning klaar zijn, begint de machine met verspanen. Het gereedschap raakt het metaal en haalt laag voor laag materiaal weg. Daarbij ontstaat warmte, wrijving en spanen. Koelvloeistof of smering helpt om de temperatuur te beheersen en het gereedschap langer scherp te houden.

De bewerking verloopt meestal in fasen. Eerst wordt grof materiaal verwijderd. Dit heet voorbewerken. Daarna volgt nabewerken, waarbij kleinere hoeveelheden materiaal worden weggehaald voor een gladder oppervlak en nauwkeurigere maten.

Bij complexe onderdelen kan de machine meerdere gereedschappen gebruiken, zoals:

• vlakfrezen voor grote oppervlakken;
• vingerfrezen voor contouren, sleuven en kamers;
• boren voor gaten;
• ruimers voor nauwkeurige gatmaten;
• draadsnijders of tappen voor schroefdraad;
• kleine freesjes voor fijne details.

De machine wisselt deze gereedschappen vaak automatisch. Toch blijft controle belangrijk. Gereedschap kan slijten, spanen kunnen zich ophopen en materiaal kan zich anders gedragen dan verwacht.

Nauwkeurigheid en toleranties

Niet elk onderdeel hoeft even nauwkeurig te zijn. Een decoratief metalen plaatje stelt andere eisen dan een pasbus die zonder speling in een machine moet passen. Daarom worden toleranties gebruikt. Een tolerantie geeft aan hoeveel een maat mag afwijken.

Voor consumenten is dit een belangrijk punt. Hoe strakker de tolerantie, hoe meer aandacht er nodig is bij ontwerp, programmering, bewerking en controle. Dat kan invloed hebben op de complexiteit van het werk. Strakke toleranties zijn zinvol als ze functioneel nodig zijn, maar niet elke maat hoeft extreem precies te zijn.

Een goed technisch ontwerp maakt onderscheid tussen kritische maten en minder kritische maten. Kritische maten zijn bijvoorbeeld pasvlakken, lagerzittingen, schroefdraadposities en afdichtvlakken. Minder kritische maten kunnen soms ruimer worden opgegeven zonder dat het onderdeel slechter werkt.

Controle tijdens en na het bewerken

Na het CNC-bewerken wordt het onderdeel gecontroleerd. Dat kan eenvoudig met een schuifmaat, micrometer of meetpen, maar ook met een meetmachine voor complexere vormen. De controle richt zich op maten, haaksheid, rondheid, gatenposities en oppervlak.

Bij sommige onderdelen wordt tussentijds gemeten. Dat gebeurt vooral wanneer er veel materiaal wordt verwijderd of wanneer de eindmaat heel belangrijk is. Door tussendoor te controleren, kan de bewerker kleine correcties aanbrengen voordat het te laat is.

Ook het oppervlak wordt bekeken. Zijn er bramen? Is het oppervlak glad genoeg? Zijn scherpe randen gebroken? Zitten er geen beschadigingen op plekken die zichtbaar blijven of belangrijk zijn voor de werking?

Nabewerking en afwerking

Na het CNC-proces is een onderdeel vaak technisch bijna klaar, maar nog niet altijd gebruiksklaar. Nabewerking kan nodig zijn om de functionaliteit, veiligheid of uitstraling te verbeteren.

Veelvoorkomende nabewerkingen zijn:

• Ontbramen: scherpe randjes en kleine bramen verwijderen.
• Schuren of polijsten: het oppervlak gladder of mooier maken.
• Stralen: een egale, matte structuur aanbrengen.
• Anodiseren: vooral bij aluminium, voor bescherming en kleur.
• Verzinken of coaten: staal beschermen tegen roest.
• Warmtebehandeling: eigenschappen zoals hardheid beïnvloeden.

Welke afwerking passend is, hangt af van het gebruik. Een zichtbaar interieuronderdeel vraagt misschien om een nette uitstraling. Een technisch onderdeel in een machine vraagt vooral om maatvastheid, slijtvastheid en betrouwbaarheid.

Waarom complexe onderdelen vaak niet “even snel” gemaakt zijn

Van buiten lijkt een metalen onderdeel soms eenvoudig. Toch kan er veel werk achter zitten. Het ontwerpen van een goede bewerkingsstrategie kost tijd. Ook het kiezen van gereedschap, het maken van een opspanning en het controleren van maten hoort erbij.

Een klein onderdeel is niet automatisch eenvoudig. Juist kleine details kunnen lastig zijn, omdat gereedschap dan dunner en kwetsbaarder wordt. Diepe sleuven, scherpe binnenhoeken en zeer dunne wandjes kunnen extra aandacht vragen.

Ook de vorm van het uitgangsmateriaal speelt mee. Soms begint men met een blok, staf of plaat die veel groter is dan het eindonderdeel. Er moet dan veel materiaal worden verwijderd. In andere gevallen kan een slimme materiaalkeuze of uitgangsvorm het proces eenvoudiger maken.

Ontwerpkeuzes die CNC-bewerking makkelijker maken

Wie een onderdeel laat ontwerpen of namaken, hoeft geen CNC-expert te zijn. Toch helpt het om enkele basisprincipes te kennen. Kleine ontwerpaanpassingen kunnen het maakproces eenvoudiger maken zonder dat de functie verandert.

Praktische aandachtspunten zijn:

• Vermijd onnodig scherpe binnenhoeken, omdat ronde frezen altijd een radius achterlaten.
• Geef alleen zeer strakke toleranties op waar dat echt nodig is.
• Houd rekening met bereikbaarheid van gereedschap bij diepe gaten en smalle sleuven.
• Maak wanddiktes niet dunner dan nodig voor de functie.
• Denk na over welke oppervlakken zichtbaar blijven en welke puur functioneel zijn.
• Gebruik standaard schroefdraad en gangbare gatmaten waar mogelijk.

Een maakbaar ontwerp is niet minder goed. Integendeel: het vergroot de kans op een nauwkeurig, sterk en netjes afgewerkt onderdeel.

Veelgestelde vragen

Is CNC-bewerking geschikt voor één enkel metalen onderdeel?

Ja, CNC-bewerking kan ook geschikt zijn voor één stuk, vooral bij maatwerk of vervanging. Wel vraagt een enkel onderdeel vaak dezelfde voorbereiding als een serie, zoals tekenen, programmeren en opspannen.

Kunnen oude of kapotte onderdelen worden nagemaakt met CNC?

Vaak kan dat, mits het onderdeel goed kan worden opgemeten of digitaal worden nagetekend. Slijtage moet daarbij worden herkend, omdat een versleten maat niet altijd de oorspronkelijke maat is.

Welk metaal is het beste voor een CNC-onderdeel?

Dat hangt af van het gebruik, de gewenste sterkte, het gewicht en de omgeving. Aluminium, staal, roestvast staal en messing hebben elk hun eigen voordelen en beperkingen.

Waarom zijn scherpe binnenhoeken lastig bij CNC-frezen?

Een frees is rond en laat daardoor in een binnenhoek meestal een kleine radius achter. Helemaal scherpe binnenhoeken vragen vaak om een andere bewerking of een ontwerpaanpassing.

Is een CNC-onderdeel direct klaar na het frezen of draaien?

Niet altijd. Vaak zijn ontbramen, reinigen, meten en soms oppervlaktebehandeling nodig voordat het onderdeel veilig, mooi en volledig bruikbaar is.
